Семафорная азбука
Во второй половине ХIХ века на флоте была введена особая должность — сигнальщик. А в конце ХIХ века изобретена сигнальная азбука вице-адмиралом С.О.Макаровым, которая нужна была для передачи сообщений на расстоянии между проходящими мимо кораблями, а также на сушу.
Русская семафорная азбука
Каждая буква русского алфавита закодирована особым положением рук с флажками. Русская семафорная азбука включает 29 буквенных и 3 служебных знака. Следующие знаки передаются одинаково:
• е, ё, э;
• и, й;
• ъ, ь.
В азбуке нет цифр и знаков препинания. Они передаются по буквам, например, цифра «3» — «три».
В светлое время суток используются флажки с темной тканью, а в темное — со светлой тканью. Если флажки отсутствуют, то сообщение передается бескозырками. Дальность передачи такого сообщения около 3 км, а при использовании бинокля еще больше.
Хороший специалист-сигнальщик за минуту может передать от 60 до 80 знаков, но этот показатель в редких случаях может достигать до 110.
Скачать и распечатать
семафорную азбуку:
Отмена семафорной азбуки в ВМФ России
В наше время к семафорной азбуке начал пропадать интерес, так как новые средства сигналов оказались лучше и не такие затратные по времени. С 1 декабря 2011 года «Флажное сигналопроизводство» исключено из учебной программы младших специалистов связи МВФ, но оно преподается в военно-морских училищах в качестве ознакомления. Вместо семафорной азбуки на флоте оставили световую сигнализацию с помощью прожектора и азбуки Морзе, а также радиосвязь. Они сегодня больше распространены для связи между кораблями. Но, по мнению опытных капитанов, семафорную азбуку необходимо знать, так как могут быть экстренные случаи, когда она просто незаменима, поэтому не исключено ее возвращение.
Международная семафорная азбука
Данная флажковая система применяется за границей с некоторыми особенностями.
- В ее основе лежит латинский алфавит.
- Флажки используются разные по цвету, каждый флажок обозначает определенный символ, поэтому нужно просто вывесить флажки в определенном порядке и составить слова.
- Для цифр тоже есть свои обозначения.
Источник статьи: http://alphabetonline.ru/semafor.html
Новембер Чарли (международные флажковые сигналы для мореходов)
Дубликаты не найдены
Государственные флаги на торговых судах
Каждое торговое судно, при плавании в территориальных водах прибрежного государства, должно поднимать государственный флаг данного прибрежного государства.
Государственный флаг прибрежного государства поднимается либо на фок-мачте, либо на грот-мачте.
Разумеется, при этом, на гафеле, судно также должно нести флаг государства, в котором оно зарегистрировано.
При стоянке на якоре в территориальных водах или у причала в порту, флаг переносится с гафеля на флагшток.
Государственные флаги в территориальных водах поднимаются в восемь часов утра или с восходом солнца, в зависимости, что наступает раньше, и спускается после захода солнца.
Государственные флаги должен быть чистым, а также не иметь разрывов и истрепанных краёв, и углов.
Вахтенные должны следить за тем, чтобы поднятые государственные флаги не цеплялись за конструкции мачт, их рангоут и такелаж и не закручивались вокруг фалов.
Спущенные флаги необходимо отсоединять или отвязывать от фалов и укладывать их в ящики для хранения.
Не следует спущенный флаг наматывать на ближайший релинг, так как это неуважение к государственному флагу и государству. За такое неуважение на судно может быть наложен весьма крупный штраф.
Законы некоторых прибрежных государств требуют, чтобы судно, находящееся на ходу, постоянно несло государственный флаг, даже после захода судна. Например, такое правило действует в Норвегии.
В торговом судоходстве существует церемониал приветствия другого военного или торгового судна при встрече его в море.
В светлое время суток при стоянке на якоре в территориальных или внутренних водах прибрежного государства, проходящий мимо военный или любой другой корабль, находящийся на государственной службе, принято приветствовать «салютом» государственного флага торгового судна. Для этого вахтенный матрос спускает и тут же снова поднимает государственный флаг – это и называется «отсалютовать флагом».
Государственные флаги всегда поднимают развёрнутыми.
Флаг с металлическими вертлюгами привязывают к фалу рыбацким штыком или штыком. Флаги с огонами из линя, продетыми в шкаторину, обычно привязывают к фалу шкотовым узлом. Однако наиболее удобно привязывать фал к огону при помощи быстроразвязывающегося узла – «развязывающийся ткацкий узел».

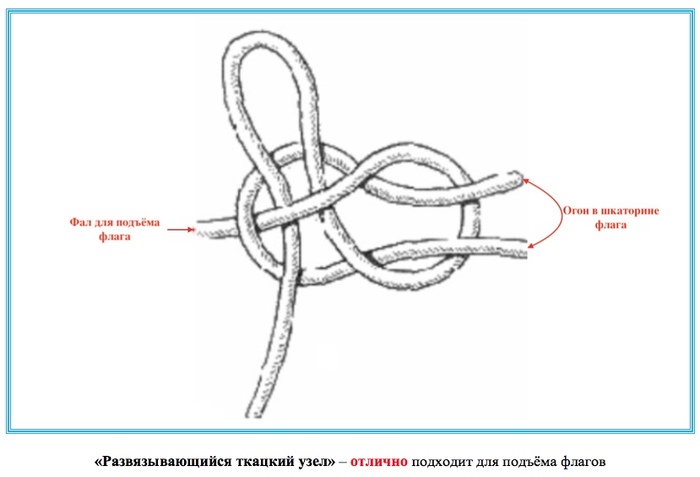

Развязывающийся ткацкий узел – это «родной брат» шкотового узла. Он отлично подходит для привязывания флагов к фалам, так как его можно без труда отдать даже когда фал натянут сильным ветром и при сильном намокании.
Развязывающийся ткацкий узел – это разновидность “ткацкого узла”, который моряки действительно заимствовали у ткачей. Только у ткачей имеется необходимость очень быстро завязывать узлы, а вот морякам понадобился узел, который не только требуется быстро завязать, но и развязать, например, когда требуется быстро отдать находящуюся под нагрузкой (натяжением) снасть, а знаете как трудно развязывать узлы на намокших снастях (по сухопутному верёвках), особенно если снасти изготовлены из растительных волокон, например пеньковые (редко применяются в настоящее время) или манильские.
Моряки народ смекалистый, взяли и несколько изменили ткацкий узел, просто пропустив обратно ходовой конец фала и получилась петля, которая быстро развязывается, стоит только дёрнуть за кончик фала.
Так что спасибо и низкий поклон нашим трудолюбивым ткачихам из славного русского города Иванова, а в их лице и всем другим ткачам и ткачихам, хотя, разумеется, узел изобретён давным-давно и скорее всего английскими ткачами.
В настоящее время в качестве фалов для подъёма государственных и сигнальных флагов используются плетеные лини из синтетических волокон, диаметром 6 – 8 миллиметров, с которыми, особенно когда он новый, значительно удобнее работать, однако со временем, линь вытягивается и загрязняется сажей от выхлопных труб и пыли и когда такой линь находится под нагрузкой и завязанный на нем узел намокнет, то его не так то просто развязать. Применяя развязывающийся ткацкий узел для подъёма флагов начиная с 1980 года у меня ещё не было ни одного случая его самопроизвольной отдачи или затруднений при развязывании, разумеется, при условии, что он первоначально был завязан правильно.

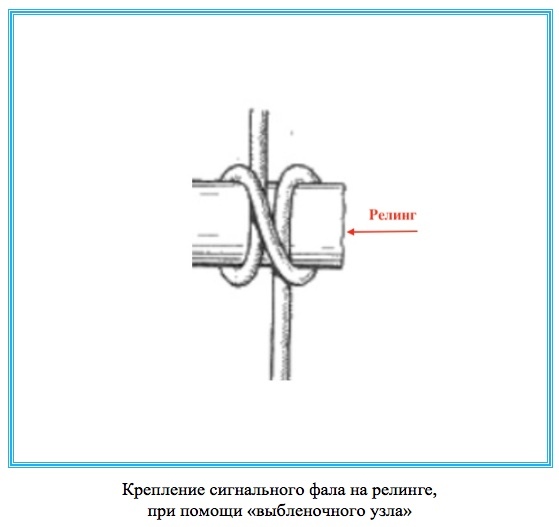

После того как флаг поднят до места, то есть на требуемую высоту – обычно когда верхний огон на шкаторине почти достигнет блока, через который заведен фал, необходимо натянуть фал и закрепить его на утке или на релинге. На утку фал накладывается шлагами восьмеркой и каждый шлаг обтягивается. На релинге фал удобнее крепить выбленочным узлом, который легко будет отдать даже под сильным натяжением и намокании.
Практически, сигнальный фал, закрепленный выбленочным узлом на релинге, будет отличаться от изображенного на рисунке, тем, что фал будет двойной.
Свое название выбленочный узел получил из-за того, что на парусных кораблях им крепили к вантам выбленки — поперечные отрезки смоленого троса, служащие своего рода ступеньками для подъема по вантам на мачты.
Ещё лет тридцать назад, в 80-х годах, в торговом судоходстве также существовал обычай “салютовать” флагом встречному судну, расходясь с ним на небольшом, но безопасном расстоянии. Однако, в связи с тем, что практически на всех судах, в светлое время суток матрос не несет вахту в рулевой рубке, то просто некому стало салютовать. Да и в целях экономии, суда практически не поднимают государственный флаг, находясь в море. Таким образом, значительное сокращение экипажей судов и неразумная экономия “убили” красивый морской обычай.
Источник статьи: http://pikabu.ru/story/november_charli_mezhdunarodnyie_flazhkovyie_signalyi_dlya_morekhodov_3364180
eponim2008
eponim2008 Жизнь замечательных имен
Короткие истории о вещах и о людях, давших им свое имя
Для чего нужны на кораблях цветные флаги?
На всех современных кораблях в специальном шкафчике хранится средство связи, которое то и дело, применяется даже в наш век, век тотальной радиосвязи и почти что всемирного Интернета. Это – набор сигнальных цветных флагов.
Флаги, поднимаемые на мачту, издавна использовались для подачи команд и передачи сообщений. Сигналы, которые подавали с помощью цветных флагов, различались от государства к государству и от флота к флоту. К началу 19-го века британское адмиралтейство, насколько могло, навело порядок. На всех кораблях Великобритании ввели единый универсальный флажный сигнальный код. Международный флажный код был, однако, принят только в 1900 году. После Первой мировой войны его доработали, и сейчас используется свод сигналов версии 1931 года. Существуют также национальные флажные коды, в том числе, российский, созданный на основе ци. Но принцип пользования этими кодами один и тот же.
Сигнальные флаги вывешиваются на мачтах вертикально и читаются сверху вниз. Флаги закрепляют на специальном тросе, сигнальном фале, и поднимают. Для этого требуется некоторое время. Кроме того требуется время и для того, чтобы сигнал заметили и прочли на соседних кораблях. Поэтому сигнальные флаги не используют для передачи быстро меняющейся информации. Для этого есть радио, радиотелеграф, семафорная азбука, в конце концов. Поднятые сигнальные флаги – вроде вывешиваемых на длительный срок объявлений: «двигаться с осторожностью», «ремонтные работы», «огнеопасно». Окружающие корабли обязаны просигналить о том, что они флажное сообщение, во-первых, увидели, а во-вторых, прочли.

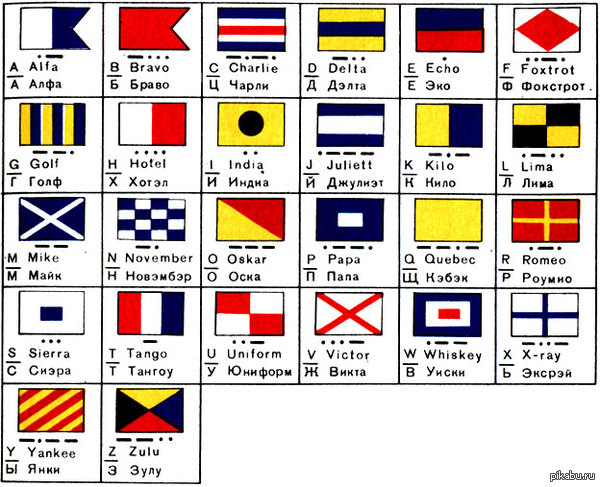

Чтение сигнальных флагов – это отдельная наука. Международный свод включает 39 флагов: 26 буквенных, 10 цифровых и 3 заменяющих. Заменяющие флаги позволяют передавать сигналы, содержащие повторяющиеся символы, если на борту имеется только один набор сигнальных флагов. Заменяющий флаг №1 читается как самый верхний из уже вывешенных флагов, заменяющий флаг №2 читается как второй из вывешенных флагов. Заменяющий флаг №3 копирует третий сигнальный флаг. А более трех флагов на мачту не поднимают.
Наличие буквенных флагов совсем не означает, что с их помощью составляются какие-либо внятные сообщения, которые может прочесть любой, кто выучил 39-символьную флажную азбуку. Один, два или три флага на сигнальном фале – это код, значение которого следует искать в специальной кодовой книге. Так, флаг с двумя вертикальными полосами, белой и красной, соответствует английской букве «H». Но его появление на сигнальной мачте означает «У меня на борту лоцман». Поднятие флага, соответствующего английской букве «K» (желтая и синяя вертикальные полосы), вместе с одним из цифровых флагов означает, что капитан судна желает связаться со встречным кораблем одним из заранее обусловленных способов (семафорной азбукой, через мегафон, по радио и т. д.)
В своде сигналов российского военно-морского флота прямоугольный флаг желтого цвета соответствовал букве «Д». В старорусской азбуке все буквы назывались словами («Аз», «Буки», «Веди», «Глаголь», «Добро»). Сигнальный же флаг, соответствующий этой букве, обозначал «Да», «Разрешаю», «Согласен». Отсюда в русском морском языке появилось словосочетание «Давать добро» , то есть, соглашаться. А из языка флотского оно довольно быстро перебралось на сушу. Благодаря фильму «Белое солнце пустыни» в народ ушла фраза «Таможня дает добро»
Впрочем, цифровые или буквенные флаги используют и по прямому назначению, если требуется передать имя корабля, географическое название или курс, которым должен следовать тот, кому сообщение адресуется.
Самое славное сообщение, переданное когда-либо с помощью цветных флагов – это обращение адмирала Нельсона (Horatio Nelson; 1758 – 1805) к морякам своего флота перед Трафальгарской битвой. Оно было вывешено на мачтах линейного корабля «Victory», которым командовал славный адмирал.
England expects that every man will do his duty (Англия ждёт, что каждый выполнит свой долг)
Если кто-либо из любопытных читателей отыщет эту фразу, представленную с помощью сигнальных флагов (Википедия им в помощь), и попытается сопоставить ее с современным Международным флажным кодом, его постигнет неудача. В чем причина? Дело в том, что в 1805 году на британском флоте действовал другой флажный код, предложенный адмиралом Ричардом Хау (Richard Howe; 1726 — 1799). В этом коде было всего 10 основных флагов и 5 вспомогательных. С их помощью были закодированы все слова и буквы боевого призыва одноглазого морского сокола Горацио Нельсона. Кстати, слова «duty» («долг») в сигнальной книге адмирала Нельсона не нашлось, поэтому сигнальщики на флагмане вывесили на мачту номера этих букв в английском алфавите (4, 21, 19, 24)
Цветные флаги международного свода сигналов иногда называют флагами расцвечивания. В общем-то, это название справедливо только в том случае, когда в честь праздника корабли вывешивают все имеющиеся у него на борту сигнальные флаги всех форм и всех расцветок. Получается очень красиво.
Источник статьи: http://eponim2008.livejournal.com/295377.html
karl_lvovich
karl_lvovich
Порядок передачи сигналов флагами.
Международный свод сигналов.
Международный свод сигналов (МСС) предназначен главным образом для связи с иностранными кораблями и судами в обстановке, вызванной необходимостью обеспечения безопасности мореплавания и охраны человеческой жизни на море, особенно в случаях, когда возникают языковые трудности общения. Свод позволяет осуществлять сигналопроизводство всеми способами связи, включая радиотелефон и радиотелеграф. Он построен на принципе, при котором каждый сигнал имеет завершенное смысловое значение. В отдельных случаях для расширения значения основного сигнала используются цифровые дополнения. Как правило, одновременно должен подниматься только один флажный сигнал. Каждый сигнал или группа сигналов должны оставаться поднятыми до появления ответа на принимающем корабле.
Вызов судна.
Позывные вызываемого судна следует поднимать одновременно с сигналом на отдельном фале.
Если позывные не подняты, то это означает, что сигнал адресуется всем судам, расположенным в пределах видимости сигналов. Если невозможно установить позывные судна, которому необходимо передать сигнал, то следует вначале поднять сигнал VF — «Вы должны поднять ваш позывной» или CS — «Какое название или какой позывной вашего судна?». Одновременно передающее судно поднимает свои позывные.
Ответ на сигналы.
Все суда, которым адресуются сигналы или которые указываются в сигналах, как только они их увидят, должны поднять «Ответный вымпел» до половины, а сразу после разбора сигнала — до места; «Ответный вымпел» должен быть приспущен до половины, как только передающая станция спустит сигнал, и вновь поднят до места после разбора следующего сигнала.
Окончание обмена сигналами.
После спуска последнего флажного сигнала передающее судно должно отдельно поднять
«Ответный вымпел», указывающий на то, что этот сигнал последний. Принимающее судно должно ответить на это так же, как на все другие флажные сигналы.
Действия, если сигнал непонятен.
Если принимающее судно не может различить сигнал, передаваемый для него, то оно должно держать «Ответный вымпел» поднятым до половины. Если сигнал различим, но его смысл непонятен, то принимающее судно может поднять сигнал: ZQ — «Ваш сигнал, по-видимому, закодирован неправильно. Вы должны проверить и повторить весь сигнал» или ZL — «Ваш сигнал принят, но не понят».
Использование заменяющих вымпелов.
Применение заменяющих вымпелов позволяет повторять тот же буквенный флаг или цифровой вымпел один или несколько раз в одной и той же группе, если на судне имеется единственный комплект флагов. Первый заменяющий вымпел всегда повторяет самый верхний сигнальный флаг первого сигнального сочетания; второй заменяющий всегда повторяет второй, а третий заменяющий — третий сверху сигнальный флаг. Заменяющий вымпел никогда не может быть использован более одного раза в одной и той же группе. «Ответный вымпел», когда он применяется в качестве знака десятичной дроби, не должен приниматься во внимание при определении, какой заменяющий следует использовать.
Передача по буквам.
Названия судов или географических объектов в тексте флажного сигнала следует передавать по буквам латинского алфавита. С невоенными судами военные могут обмениваться сообщениями по Международному своду сигналов. В этом случае корабль поднимает красно-белый вымпел Международного свода сигналов.
Сигналы свода, за исключением показывающих действие корабля, передаются флажной
сигнализацией в следующем порядке:
— Флагманский корабль сигналы по соединению передает без позывных адресата и отправителя;
эти сигналы репетуют флагами все корабли соединения;
— Флагманский корабль сигналы в адрес одного корабля или нескольких кораблей передает только с позывными адресата (адресатов); эти сигналы репетуют флагами корабли, находящиеся на кратчайшем расстоянии между отправителем и адресатом;
— Корабли соединения сигналы в адрес одного корабля (в том числе флагманского ) или
нескольких кораблей передают с позывными адресата и отправителя; эти сигналы
репетуют флагами корабли, находящиеся на кратчайшем расстоянии между отправителем и адресатом;
— Корабли соединения сигналы, являющиеся донесением флагману и одновременно оповещением кораблей соединения, передают только со своими позывными; эти сигналы репетуют флагами все корабли соединения.
Репетование сигнала.
Репетование сигналафлагами производится в такой последовательности :
— корабль-отправитель поднимает сигнал до места;
— корабли, репетующие сигнал, поднимают его же до половины;
— корабль-адресат поднимает сигнал до места; вслед за этим корабли, репетующие сигнал,
поднимают его тоже до места.
Сигнал спускается всеми кораблями, следуя действиям флагманского корабля.
Порядок передачи сигналов показывающих действия корабля.
Сигналы показывающие действия корабля, передаются без позывных отправителя и не
репетуются.
Подъем и спуск флагов расцвечивания.
При торжественном подъеме Военно-Морского флага России поднимаются стеньговые флаги и флаги расцвечивания. Стеньговые флаги поднимаются на стеньгах всех мачт; при этом поднятые на них флаги должностных лиц должны располагаться ниже стеньговых флагов. Расцвечивание кораблей флагами производится между клотиками мачт и от последних к штевням корабля. От форштевня до клотика фок-мачты поднимаются треугольные флаги, между клотиками мачт — прямоугольные, от клотика, грот- или бизань-мачты к ахтерштевню — треугольные и прямоугольные с косицами.
При расцвечивании не употребляются:
— Государственный флаг
— флаги вспомогательных судов и кораблей пограничных войск;
— гюйс;
— флаги и брейд-вымпелы должностных лиц, вымпел;
— иностранные национальные, военные, торговые флаги и флаги должностных лиц ;
— флаги сигнального комплекта, имеющие одинаковый рисунок с иностранными национальными
флагами; к таким флагам в настоящее время можно отнести флаги: Б, К, Н, Р, Х, Ц, Э
Исполнительный, 3, 4, 7, 9.
Набор флагов для подъема при расцвечивании следует производить так, чтобы поднятые флаги или их отдельные сигналы своими буквенными значениями не образовывали каких-либо фраз или слов. Флаги расцвечивания поднимаются на специально приготовленных для этой цели фалах.
